MODULE Tạo Trễ - Chuyển Mạnh Điều Khiển Relay Input 5V-30V V1

Giới thiệu MODULE Tạo Trễ - Chuyển Mạnh Điều Khiển Relay Input 5V-30V V1

MODULE Tạo Trễ - Chuyển Mạnh Điều Khiển Relay Input 5V-30V V1

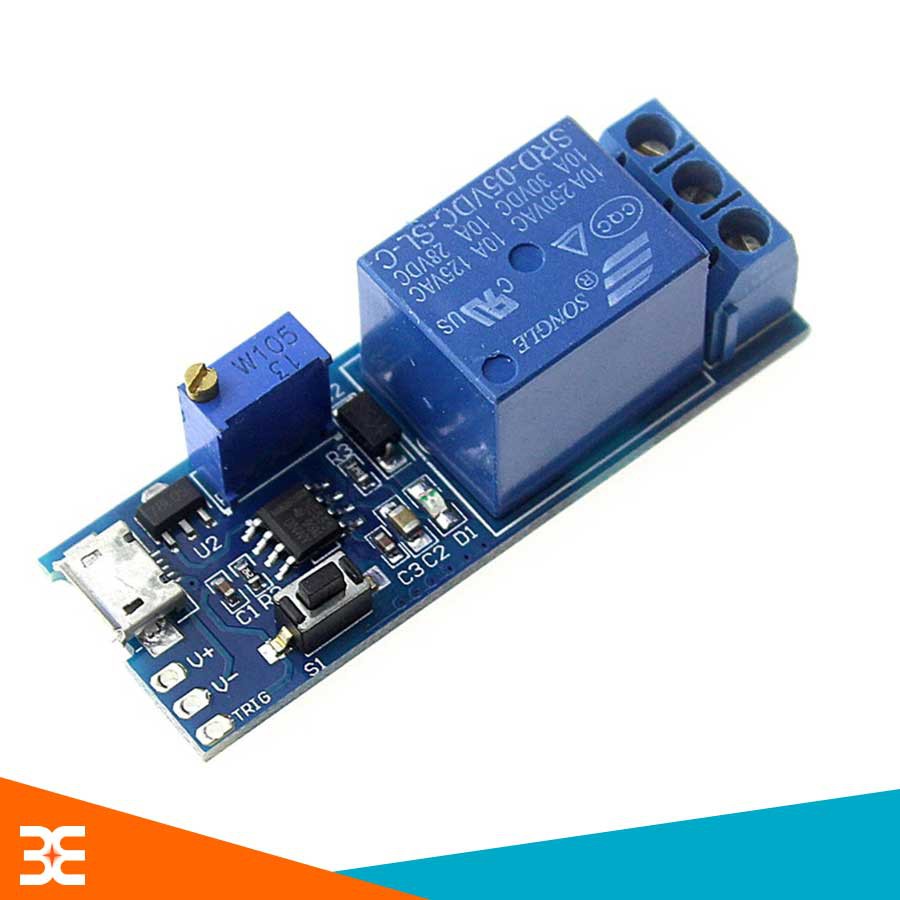

Module relay tạo trễ 1 kênh là module chuyển mạch với dòng qua tiếp điểm là 10A điện áp 250VAC và 10A với điện áp 30VDC. Module thiết kế với transistor kích mở cuộn cảm rơ le. Module relay tạo trễ có thể kết nối trực tiếp với mạch vi điều khiển, hoặc thiết bị điều khiển khác bất kì có thể tạo 1 xung kích vào chân TRIG, hoặc có thể kích bằng nút nhấn. Khi có tín hiệu kích tác động, transistor dẫn có dòng chạy qua cuộn dây relay tạo ra lực hút từ trường làm relay chuyển công tắc.

Tích hợp cổng nguồn microUSB
Được ứng dụng nhiều trong thiết kế mạch điện tử với mục đích đóng ngắt thiết bị tải như bóng đèn, motor, sợi đốt, sử đụng làm đóng ngắt trung gian contactor, đóng mở cửa , … các thiết bị chuyển mạch trong công nghiệp….



Thông Số Kỹ Thuật:
Chân V+ và V- là hai chân câp nguồn (5-30V) , hoặc có thể cấp nguồn bằng cổng MicroUSB.
Chân trig là chân tín hiệu điều khiển, kích mức thấp
Tải chịu đựng của relay : 10A/250VAC, 10A/30VDC
Thời gian điều chỉnh tạo trễ bằng biến trở : 0 – 24s. Có thể tăng thêm độ trễ bằng cách thay tụ lớn hơn ( Công thức tính . T = 1.1RC).
Kích thước: 5,4 * 1,9 * 1.8cm
Trọng lượng: 16g.


Hướng Dẫn Sử Dụng
Ban đầu, lúc cấp nguồn cho module, relay ở trạng thái mở. Khi có một tín hiệu xung thấp vào chân TRIG hoặc nhấn nút nhấn trên module, relay chuyển sang trạng thái đóng ngay lập tức. Sau một khoảng thời gian T, relay quay về trạng thái ban đầu.



-----------------------
